捷邦實用新型專利：一種大功率四機管殼式冷凝器
來源：
廣東捷邦節能 日期：2019-04-17
廣東捷邦公司本實用新型公開了一種大功率四機管殼式冷凝器包括連接管殼，所述連接管殼的兩端設有連接蓋，右側的連接蓋上通過螺栓連接有第二抽水泵，第二抽水泵的出水口通過導管與連接蓋的進口連接，連接管殼的上表面左端通過連接腳柱連接有支撐箱體，支撐箱體的內部下端設有安裝底板，安裝底板的上表面設有四個壓縮機，通過四個壓縮機合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，比用一個壓縮機運行而言，功率提高了四倍，從而制冷量也隨之增加了四倍，該大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便。
技術領域
本實用新型涉及冷凝器技術領域，具體為一種大功率四機管殼式冷凝器。
背景技術
目前，市面上應用于空調領域中的冷凝器，一個冷凝器配一個壓縮機，又名單機，單機冷凝器的應用面狹窄，無法適用于大功率的用戶，做多臺單機冷凝器又浪費物料資源，不能滿足人們的需求，為人們帶來許多不便。
實用新型內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種大功率四機管殼式冷凝器，包括連接管殼，所述連接管殼的兩端設有連接蓋，右側的連接蓋上通過螺栓連接有第二抽水泵，第二抽水泵的出水口通過導管與連接蓋的進口連接，連接管殼的上表面左端通過連接腳柱連接有支撐箱體，支撐箱體的內部下端設有安裝底板，安裝底板的上表面設有四個壓縮機，所述支撐箱體的上表面和下表面分別設有第一轉換接頭和第二轉換接頭，第一轉換接頭的下端設有四個出口，第二轉換接頭的上表面設有四個進口，所述第一轉換接頭的下表面四個出口通過導管與四個壓縮機的進口連接，所述四個壓縮機的出口通過導管分別與第二轉換接頭的四個進口連接，所述連接管殼的內部設有換熱導管，換熱導管的進口通過導管與第二轉換接頭的出口連接，所述第一轉換接頭的進口通過導管與外部冷卻管的出口連接，換熱導管的進氣口通過導管與外部冷卻管的進口連接，所述壓縮機和第二抽水泵的輸入端通過外部控制開關與外部電源的輸出端電連接。
作為本實用新型的一種優選技術方案，所述連接管殼的兩端設有連接環，且連接蓋與連接管殼對應的一側設有環形凹槽，環形凹槽和連接環相互對應，通過環形凹槽和連接環的連接使得連接蓋與連接管殼連接更加緊密，為人們提供了方便，
作為本實用新型的一種優選技術方案，所述連接腳柱的個數為兩個，兩個連接腳柱分別位于支撐箱體的下表面左右兩側，通過兩個連接腳柱使得對支撐箱體支撐更加牢固。
作為本實用新型的一種優選技術方案，所述換熱導管通過連接架與連接管殼的內側連接，所述換熱導管為錐形彈簧狀結構，通過換熱導管可以對內部的氣體進行散熱，使得散熱效果更好。
作為本實用新型的一種優選技術方案，所述安裝底板的下表面設有散熱管，所述支撐箱體的一側通過螺栓連接有第一抽泵，第一抽泵的出口通過導管與散熱管的進口連接，所述散熱管的出口通過導管與連接管殼的上端開口連接，第一抽泵的輸入端通過外部控制開關與外部電源的輸出端電連接，通過第一抽泵可以將水抽取到散熱管內部，通過散熱管可以對支撐箱體內部散熱，以此對壓縮機散熱效果更好。
作為本實用新型的一種優選技術方案，左端的連接蓋中間設有通孔，該通孔的一側通過焊接的防止連接有導管連接頭，通過導管連接頭可以與外部導管連接。
作為本實用新型的一種優選技術方案，所述散熱管通過連接塊與安裝底板的下表面連接，且安裝底板上均勻設有通孔，且散熱管為S型結構，通過通孔使得安裝底板對壓縮機散熱效果更好。
與現有技術相比，本實用新型的有益效果是：本大功率四機管殼式冷凝器上設置了四個壓縮機，通過四個壓縮機合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，比用一個壓縮機運行而言，功率提高了四倍，從而制冷量也隨之增加了四倍，該大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便。
附圖說明

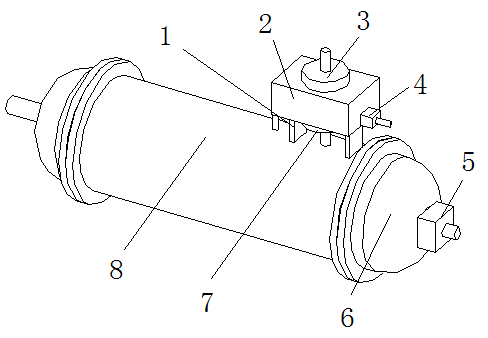

圖1為本實用新型結構示意圖；

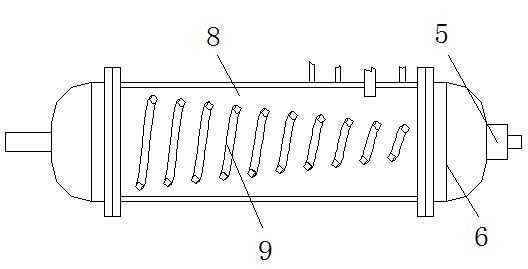

圖2為本實用新型連接管殼內部結構示意圖；

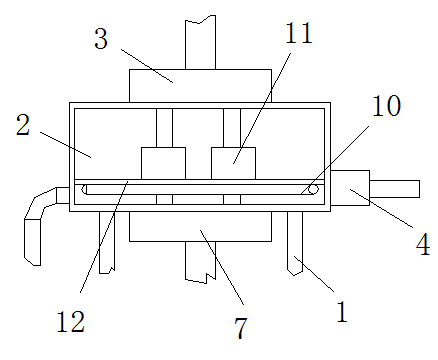

圖3為本實用新型支撐箱體內部結構示意圖。
圖中：1連接腳柱、2支撐箱體、3第一轉換接頭、4第一抽泵、5第二抽水泵、6連接蓋、7第二轉換接頭、8連接管殼、9換熱導管、10散熱管、11壓縮機、12安裝底板。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
請參閱圖1-3，本實用新型提供一種技術方案：
實施例一
一種大功率四機管殼式冷凝器，包括連接管殼8，連接管殼8的兩端設有連接蓋6，右側的連接蓋6上通過螺栓連接有第二抽水泵5，第二抽水泵5的出水口通過導管與連接蓋6的進口連接，連接管殼8的上表面左端通過連接腳柱1連接有支撐箱體2，支撐箱體2的內部下端設有安裝底板12，安裝底板12的上表面設有四個壓縮機11，支撐箱體2的上表面和下表面分別設有第一轉換接頭3和第二轉換接頭7，第一轉換接頭3的下端設有四個出口，第二轉換接頭7的上表面設有四個進口，第一轉換接頭3的下表面四個出口通過導管與四個壓縮機11的進口連接，四個壓縮機11的出口通過導管分別與第二轉換接頭7的四個進口連接，連接管殼8的內部設有換熱導管9，換熱導管9的進口通過導管與第二轉換接頭7的出口連接，通過四個壓縮機11合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，功率提高了四倍，第一轉換接頭3的進口通過導管與外部冷卻管的出口連接，換熱導管9的進氣口通過導管與外部冷卻管的進口連接，通過第二抽水泵5可以將水抽取到連接管殼8的內部，通過水來對換熱導管9進行冷卻，使得換熱效果更好，壓縮機11和第二抽水泵5的輸入端通過外部控制開關與外部電源的輸出端電連接，連接管殼8的兩端設有連接環，且連接蓋6與連接管殼8對應的一側設有環形凹槽，環形凹槽和連接環相互對應，通過環形凹槽和連接環的連接使得連接蓋6與連接管殼8連接更加緊密，為人們提供了方便，連接腳柱1的個數為兩個，兩個連接腳柱1分別位于支撐箱體2的下表面左右兩側，通過兩個連接腳柱1使得對支撐箱體2支撐更加牢固，換熱導管9通過連接架與連接管殼8的內側連接，換熱導管9為錐形彈簧狀結構，通過換熱導管9可以對內部的氣體進行散熱，使得散熱效果更好，安裝底板12的下表面設有散熱管10，支撐箱體2的一側通過螺栓連接有第一抽泵4，第一抽泵4的出口通過導管與散熱管10的進口連接，散熱管10的出口通過導管與連接管殼8的上端開口連接，第一抽泵4的輸入端通過外部控制開關與外部電源的輸出端電連接，通過第一抽泵4可以將水抽取到散熱管10內部，散熱管10通過連接塊與安裝底板12的下表面連接，且安裝底板12上均勻設有通孔，且散熱管10為S型結構，通過通孔使得安裝底板12對壓縮機11散熱效果更好，通過散熱管10可以對支撐箱體2內部散熱，以此對壓縮機11散熱效果更好，左端的連接蓋6中間設有通孔，該通孔的一側通過焊接的防止連接有導管連接頭，通過導管連接頭可以與外部導管連接，該大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機11的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便。
實施例二
一種大功率四機管殼式冷凝器，包括連接管殼8，連接管殼8的兩端設有連接蓋6，右側的連接蓋6上通過螺栓連接有第二抽水泵5，第二抽水泵5的出水口通過導管與連接蓋6的進口連接，連接管殼8的上表面左端通過連接腳柱1連接有支撐箱體2，支撐箱體2的內部下端設有安裝底板12，安裝底板12的上表面設有四個壓縮機11，支撐箱體2的上表面和下表面分別設有第一轉換接頭3和第二轉換接頭7，第一轉換接頭3的下端設有四個出口，第二轉換接頭7的上表面設有四個進口，第一轉換接頭3的下表面四個出口通過導管與四個壓縮機11的進口連接，四個壓縮機11的出口通過導管分別與第二轉換接頭7的四個進口連接，連接管殼8的內部設有換熱導管9，換熱導管9的進口通過導管與第二轉換接頭7的出口連接，通過四個壓縮機11合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，功率提高了四倍，第一轉換接頭3的進口通過導管與外部冷卻管的出口連接，換熱導管9的進氣口通過導管與外部冷卻管的進口連接，通過第二抽水泵5可以將水抽取到連接管殼8的內部，通過水來對換熱導管9進行冷卻，使得換熱效果更好，壓縮機11和第二抽水泵5的輸入端通過外部控制開關與外部電源的輸出端電連接，連接管殼8的兩端設有連接環，且連接蓋6與連接管殼8對應的一側設有環形凹槽，環形凹槽和連接環相互對應，通過環形凹槽和連接環的連接使得連接蓋6與連接管殼8連接更加緊密，為人們提供了方便，連接腳柱1的個數為兩個，兩個連接腳柱1分別位于支撐箱體2的下表面左右兩側，通過兩個連接腳柱1使得對支撐箱體2支撐更加牢固，換熱導管9通過連接架與連接管殼8的內側連接，換熱導管9為錐形彈簧狀結構，通過換熱導管9可以對內部的氣體進行散熱，使得散熱效果更好。
實施例三
一種大功率四機管殼式冷凝器，包括連接管殼8，連接管殼8的兩端設有連接蓋6，右側的連接蓋6上通過螺栓連接有第二抽水泵5，第二抽水泵5的出水口通過導管與連接蓋6的進口連接，連接管殼8的上表面左端通過連接腳柱1連接有支撐箱體2，支撐箱體2的內部下端設有安裝底板12，安裝底板12的上表面設有四個壓縮機11，支撐箱體2的上表面和下表面分別設有第一轉換接頭3和第二轉換接頭7，第一轉換接頭3的下端設有四個出口，第二轉換接頭7的上表面設有四個進口，第一轉換接頭3的下表面四個出口通過導管與四個壓縮機11的進口連接，四個壓縮機11的出口通過導管分別與第二轉換接頭7的四個進口連接，連接管殼8的內部設有換熱導管9，換熱導管9的進口通過導管與第二轉換接頭7的出口連接，通過四個壓縮機11合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，功率提高了四倍，第一轉換接頭3的進口通過導管與外部冷卻管的出口連接，換熱導管9的進氣口通過導管與外部冷卻管的進口連接，通過第二抽水泵5可以將水抽取到連接管殼8的內部，通過水來對換熱導管9進行冷卻，使得換熱效果更好，壓縮機11和第二抽水泵5的輸入端通過外部控制開關與外部電源的輸出端電連接，安裝底板12的下表面設有散熱管10，支撐箱體2的一側通過螺栓連接有第一抽泵4，第一抽泵4的出口通過導管與散熱管10的進口連接，散熱管10的出口通過導管與連接管殼8的上端開口連接，第一抽泵4的輸入端通過外部控制開關與外部電源的輸出端電連接，通過第一抽泵4可以將水抽取到散熱管10內部，散熱管10通過連接塊與安裝底板12的下表面連接，且安裝底板12上均勻設有通孔，且散熱管10為S型結構，通過通孔使得安裝底板12對壓縮機11散熱效果更好，通過散熱管10可以對支撐箱體2內部散熱，以此對壓縮機11散熱效果更好，左端的連接蓋6中間設有通孔，該通孔的一側通過焊接的防止連接有導管連接頭，通過導管連接頭可以與外部導管連接，該大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機11的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便。
在使用時：通過壓縮機11對壓縮，壓縮后的氣體進入到換熱導管9內部，通過第二抽水泵5可以將水抽取到連接管殼8的內部，通過四個壓縮機11增大了機組的運行功率，功率提高了四倍，制冷量也隨之增加了四倍，通過第一抽泵4可以將水抽取到散熱管10內部，通過散熱管10對支撐箱體2內部散熱，以此對壓縮機11散熱效果更好。
本實用新型通過四個壓縮機11合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，功率提高了四倍，從而制冷量也隨之增加了四倍，該大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機11的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便。
盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
技術領域
本實用新型涉及冷凝器技術領域，具體為一種大功率四機管殼式冷凝器。
背景技術
目前，市面上應用于空調領域中的冷凝器，一個冷凝器配一個壓縮機，又名單機，單機冷凝器的應用面狹窄，無法適用于大功率的用戶，做多臺單機冷凝器又浪費物料資源，不能滿足人們的需求，為人們帶來許多不便。
實用新型內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種大功率四機管殼式冷凝器，包括連接管殼，所述連接管殼的兩端設有連接蓋，右側的連接蓋上通過螺栓連接有第二抽水泵，第二抽水泵的出水口通過導管與連接蓋的進口連接，連接管殼的上表面左端通過連接腳柱連接有支撐箱體，支撐箱體的內部下端設有安裝底板，安裝底板的上表面設有四個壓縮機，所述支撐箱體的上表面和下表面分別設有第一轉換接頭和第二轉換接頭，第一轉換接頭的下端設有四個出口，第二轉換接頭的上表面設有四個進口，所述第一轉換接頭的下表面四個出口通過導管與四個壓縮機的進口連接，所述四個壓縮機的出口通過導管分別與第二轉換接頭的四個進口連接，所述連接管殼的內部設有換熱導管，換熱導管的進口通過導管與第二轉換接頭的出口連接，所述第一轉換接頭的進口通過導管與外部冷卻管的出口連接，換熱導管的進氣口通過導管與外部冷卻管的進口連接，所述壓縮機和第二抽水泵的輸入端通過外部控制開關與外部電源的輸出端電連接。
作為本實用新型的一種優選技術方案，所述連接管殼的兩端設有連接環，且連接蓋與連接管殼對應的一側設有環形凹槽，環形凹槽和連接環相互對應，通過環形凹槽和連接環的連接使得連接蓋與連接管殼連接更加緊密，為人們提供了方便，
作為本實用新型的一種優選技術方案，所述連接腳柱的個數為兩個，兩個連接腳柱分別位于支撐箱體的下表面左右兩側，通過兩個連接腳柱使得對支撐箱體支撐更加牢固。
作為本實用新型的一種優選技術方案，所述換熱導管通過連接架與連接管殼的內側連接，所述換熱導管為錐形彈簧狀結構，通過換熱導管可以對內部的氣體進行散熱，使得散熱效果更好。
作為本實用新型的一種優選技術方案，所述安裝底板的下表面設有散熱管，所述支撐箱體的一側通過螺栓連接有第一抽泵，第一抽泵的出口通過導管與散熱管的進口連接，所述散熱管的出口通過導管與連接管殼的上端開口連接，第一抽泵的輸入端通過外部控制開關與外部電源的輸出端電連接，通過第一抽泵可以將水抽取到散熱管內部，通過散熱管可以對支撐箱體內部散熱，以此對壓縮機散熱效果更好。
作為本實用新型的一種優選技術方案，左端的連接蓋中間設有通孔，該通孔的一側通過焊接的防止連接有導管連接頭，通過導管連接頭可以與外部導管連接。
作為本實用新型的一種優選技術方案，所述散熱管通過連接塊與安裝底板的下表面連接，且安裝底板上均勻設有通孔，且散熱管為S型結構，通過通孔使得安裝底板對壓縮機散熱效果更好。
與現有技術相比，本實用新型的有益效果是：本大功率四機管殼式冷凝器上設置了四個壓縮機，通過四個壓縮機合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，比用一個壓縮機運行而言，功率提高了四倍，從而制冷量也隨之增加了四倍，該大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便。
附圖說明
圖1為本實用新型結構示意圖；
圖2為本實用新型連接管殼內部結構示意圖；
圖3為本實用新型支撐箱體內部結構示意圖。
圖中：1連接腳柱、2支撐箱體、3第一轉換接頭、4第一抽泵、5第二抽水泵、6連接蓋、7第二轉換接頭、8連接管殼、9換熱導管、10散熱管、11壓縮機、12安裝底板。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
請參閱圖1-3，本實用新型提供一種技術方案：
實施例一
一種大功率四機管殼式冷凝器，包括連接管殼8，連接管殼8的兩端設有連接蓋6，右側的連接蓋6上通過螺栓連接有第二抽水泵5，第二抽水泵5的出水口通過導管與連接蓋6的進口連接，連接管殼8的上表面左端通過連接腳柱1連接有支撐箱體2，支撐箱體2的內部下端設有安裝底板12，安裝底板12的上表面設有四個壓縮機11，支撐箱體2的上表面和下表面分別設有第一轉換接頭3和第二轉換接頭7，第一轉換接頭3的下端設有四個出口，第二轉換接頭7的上表面設有四個進口，第一轉換接頭3的下表面四個出口通過導管與四個壓縮機11的進口連接，四個壓縮機11的出口通過導管分別與第二轉換接頭7的四個進口連接，連接管殼8的內部設有換熱導管9，換熱導管9的進口通過導管與第二轉換接頭7的出口連接，通過四個壓縮機11合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，功率提高了四倍，第一轉換接頭3的進口通過導管與外部冷卻管的出口連接，換熱導管9的進氣口通過導管與外部冷卻管的進口連接，通過第二抽水泵5可以將水抽取到連接管殼8的內部，通過水來對換熱導管9進行冷卻，使得換熱效果更好，壓縮機11和第二抽水泵5的輸入端通過外部控制開關與外部電源的輸出端電連接，連接管殼8的兩端設有連接環，且連接蓋6與連接管殼8對應的一側設有環形凹槽，環形凹槽和連接環相互對應，通過環形凹槽和連接環的連接使得連接蓋6與連接管殼8連接更加緊密，為人們提供了方便，連接腳柱1的個數為兩個，兩個連接腳柱1分別位于支撐箱體2的下表面左右兩側，通過兩個連接腳柱1使得對支撐箱體2支撐更加牢固，換熱導管9通過連接架與連接管殼8的內側連接，換熱導管9為錐形彈簧狀結構，通過換熱導管9可以對內部的氣體進行散熱，使得散熱效果更好，安裝底板12的下表面設有散熱管10，支撐箱體2的一側通過螺栓連接有第一抽泵4，第一抽泵4的出口通過導管與散熱管10的進口連接，散熱管10的出口通過導管與連接管殼8的上端開口連接，第一抽泵4的輸入端通過外部控制開關與外部電源的輸出端電連接，通過第一抽泵4可以將水抽取到散熱管10內部，散熱管10通過連接塊與安裝底板12的下表面連接，且安裝底板12上均勻設有通孔，且散熱管10為S型結構，通過通孔使得安裝底板12對壓縮機11散熱效果更好，通過散熱管10可以對支撐箱體2內部散熱，以此對壓縮機11散熱效果更好，左端的連接蓋6中間設有通孔，該通孔的一側通過焊接的防止連接有導管連接頭，通過導管連接頭可以與外部導管連接，該大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機11的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便。
實施例二
一種大功率四機管殼式冷凝器，包括連接管殼8，連接管殼8的兩端設有連接蓋6，右側的連接蓋6上通過螺栓連接有第二抽水泵5，第二抽水泵5的出水口通過導管與連接蓋6的進口連接，連接管殼8的上表面左端通過連接腳柱1連接有支撐箱體2，支撐箱體2的內部下端設有安裝底板12，安裝底板12的上表面設有四個壓縮機11，支撐箱體2的上表面和下表面分別設有第一轉換接頭3和第二轉換接頭7，第一轉換接頭3的下端設有四個出口，第二轉換接頭7的上表面設有四個進口，第一轉換接頭3的下表面四個出口通過導管與四個壓縮機11的進口連接，四個壓縮機11的出口通過導管分別與第二轉換接頭7的四個進口連接，連接管殼8的內部設有換熱導管9，換熱導管9的進口通過導管與第二轉換接頭7的出口連接，通過四個壓縮機11合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，功率提高了四倍，第一轉換接頭3的進口通過導管與外部冷卻管的出口連接，換熱導管9的進氣口通過導管與外部冷卻管的進口連接，通過第二抽水泵5可以將水抽取到連接管殼8的內部，通過水來對換熱導管9進行冷卻，使得換熱效果更好，壓縮機11和第二抽水泵5的輸入端通過外部控制開關與外部電源的輸出端電連接，連接管殼8的兩端設有連接環，且連接蓋6與連接管殼8對應的一側設有環形凹槽，環形凹槽和連接環相互對應，通過環形凹槽和連接環的連接使得連接蓋6與連接管殼8連接更加緊密，為人們提供了方便，連接腳柱1的個數為兩個，兩個連接腳柱1分別位于支撐箱體2的下表面左右兩側，通過兩個連接腳柱1使得對支撐箱體2支撐更加牢固，換熱導管9通過連接架與連接管殼8的內側連接，換熱導管9為錐形彈簧狀結構，通過換熱導管9可以對內部的氣體進行散熱，使得散熱效果更好。
實施例三
一種大功率四機管殼式冷凝器，包括連接管殼8，連接管殼8的兩端設有連接蓋6，右側的連接蓋6上通過螺栓連接有第二抽水泵5，第二抽水泵5的出水口通過導管與連接蓋6的進口連接，連接管殼8的上表面左端通過連接腳柱1連接有支撐箱體2，支撐箱體2的內部下端設有安裝底板12，安裝底板12的上表面設有四個壓縮機11，支撐箱體2的上表面和下表面分別設有第一轉換接頭3和第二轉換接頭7，第一轉換接頭3的下端設有四個出口，第二轉換接頭7的上表面設有四個進口，第一轉換接頭3的下表面四個出口通過導管與四個壓縮機11的進口連接，四個壓縮機11的出口通過導管分別與第二轉換接頭7的四個進口連接，連接管殼8的內部設有換熱導管9，換熱導管9的進口通過導管與第二轉換接頭7的出口連接，通過四個壓縮機11合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，功率提高了四倍，第一轉換接頭3的進口通過導管與外部冷卻管的出口連接，換熱導管9的進氣口通過導管與外部冷卻管的進口連接，通過第二抽水泵5可以將水抽取到連接管殼8的內部，通過水來對換熱導管9進行冷卻，使得換熱效果更好，壓縮機11和第二抽水泵5的輸入端通過外部控制開關與外部電源的輸出端電連接，安裝底板12的下表面設有散熱管10，支撐箱體2的一側通過螺栓連接有第一抽泵4，第一抽泵4的出口通過導管與散熱管10的進口連接，散熱管10的出口通過導管與連接管殼8的上端開口連接，第一抽泵4的輸入端通過外部控制開關與外部電源的輸出端電連接，通過第一抽泵4可以將水抽取到散熱管10內部，散熱管10通過連接塊與安裝底板12的下表面連接，且安裝底板12上均勻設有通孔，且散熱管10為S型結構，通過通孔使得安裝底板12對壓縮機11散熱效果更好，通過散熱管10可以對支撐箱體2內部散熱，以此對壓縮機11散熱效果更好，左端的連接蓋6中間設有通孔，該通孔的一側通過焊接的防止連接有導管連接頭，通過導管連接頭可以與外部導管連接，該大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機11的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便。
在使用時：通過壓縮機11對壓縮，壓縮后的氣體進入到換熱導管9內部，通過第二抽水泵5可以將水抽取到連接管殼8的內部，通過四個壓縮機11增大了機組的運行功率，功率提高了四倍，制冷量也隨之增加了四倍，通過第一抽泵4可以將水抽取到散熱管10內部，通過散熱管10對支撐箱體2內部散熱，以此對壓縮機11散熱效果更好。
本實用新型通過四個壓縮機11合用一個冷凝器進行散熱，不再需要四個冷凝器進行散熱，增大了機組的運行功率，功率提高了四倍，從而制冷量也隨之增加了四倍，該大功率四機管殼式冷凝器，只需要一個水系統便個滿足四臺壓縮機11的散熱需求，提高了工作的效率，提高了制冷的效果，為人們提供了方便。
盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
